워터벨트 개요
워터벨트 개요
급수·배수·침투용 워터벨트는 판형상의 연질 PVC재질로 양면 상하부에 형성된
다수개의 집수구와 배수홀로 구성 되어 불량 대상 지반의 간극수를 집·배수
워터벨트를 통해 세립토와 물분리 집수, 능동적 배수가 가능한 물순환 체계구축 실현
.jpg)
기존 유공관 공법의 막힘, 파손 등 배수성능 저하 및 집중 호우 시
급배수 체계 개선
집수된 빗물을 원지반으로
침투, 순환시키는 시스템
워터벨트 구조
[단면 확대 이미지]
[퀵 터치 워터벨트 / 배수벨트]
기술의 명칭
"워터벨트(WATER BELT) 및
이를 이용한 지층수의 집수,
배수, 침투기술"
제품 명칭
"퀵 터치 워터벨트(SG-QWB-1)",
"QUICK TOUCH WATER BELT"
제품특징
- 토양과 물의 분리 집수
막힘 현상 저감
- 높은 집수력, 안정된 배수
- 다양한 지형에 활용가능
- 깨지지 않는 반영구적 벨트
워터벨트 개발 배경
기존 배수 방법의 문제점
인조잔디 배수블럭 공법의 문제점
기존 배수블럭의 하자
블럭간 연결 부위에서 잔디의 처짐 및 볼튀김 현상,
지반침하,기온변화(수축, 팽창)에 따라 뒤틀림, 잔디 교체 시
블럭표면 노출로 인한 파손, 재사용 불가
워터벨트 개발배경
워터벨트 배수원리
워터 벨트 배수원리
워터벨트 원리
■ 수압 / 모세관현상 / 표면장력
※ 이해를 돕기위한 영상입니다.
■ 싸이펀 현상
.jpg)
■ 배수의 주요원리
상·하면에 형성된 집수구와 배수홀로 구성됨
모세관, 사이펀 현상에 의하여 지반에 침투한
우수를 능동적으로 집·배수하는 제품
워터벨트 모식도
※ 이해를 돕기위한 영상입니다.
[워터벨트 모식도]
.jpg)
[워터벨트 집수단면]
워터벨트 포설면
POINT 01
POINT 02
POINT 03
POINT 04
투수층 내 빗물을
능동적 집수‧배수
세립토와 물 분리 집수
막힘 현상 저감
설치 공정 단축으로
인한 공사비 절감
다양한 지층, 지형에 포설가능
무독성 친환경 제품 시공
워터벨트 우수성
[비교 실험영상 中]
워터벨트 성능비교
배수성능
약 7.4배
개공면적
2,923ℓ/min
0.0790ℓ/min
워터벨트
배수시트
유공관
0.396ℓ/min
배수량
※ 한양대학교 토질실험실 배수성능 실내시험 결과
배수성능 개선
무독성 친환경 제품
무독성 친환경 제품생산으로
인체 유해성 없음
PVC(polyvinyl chloride)제품은 생산과정에
첨가되는 가소제 또는 첨가제의 의하여 인체에
유해한 중금속성분 포함
특허 신기술 제품인 워터벨트(Water Belt)는
친환경 가소제(GL300), 무독안정제를 사용,
생산하여 중금속 성분 불검출
※ 한국세라믹기술원 4대중금속 용출시험결과
워터벨트 우수성
워터벨트 시공성
워터벨트 시공성

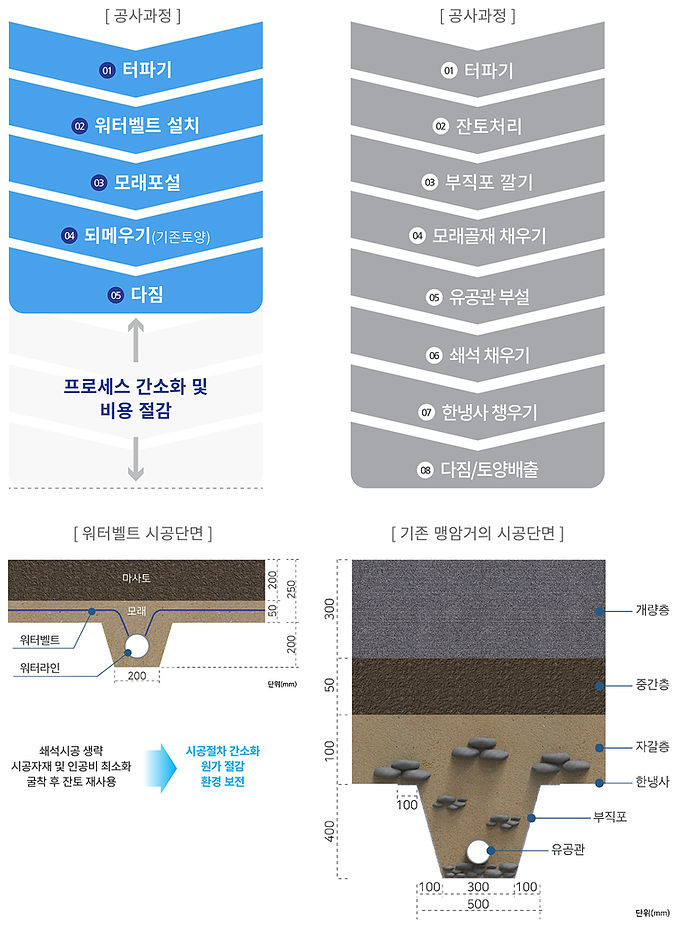

워터벨트 공사
워터벨트는 터파기 심도가 낮아
공기(工期)를 단축할 수 있으며,
설치가 간단하여 비숙련공도
설치기술을 단시간에 습득 가능
기존 맹암거 공사
맹암거 공사는 8회 이상의
설치공정이 필요하며
공기(工期)가 길고 설치가 복잡함
워터벨트 시공 유형
V 자형
집수량이 많은 넓은지역
격자형
지반 조건이 양호한 지역
불규칙형
장애물·비탈면 등 다양한 지형
워터벨트 시공 사례유형
공원 및 체육시설
광장
보도·투수블럭
인공지반 배수
투수성 포장구간
